Auflockerungsventile für Silos

Die Solimar Auflockerungsventile –auch Belüftungsdüsen oder Vibrationsbelüfter genannt – sorgen für gleichmäßigen Materialfluss, verhindern Brücken- und Trichterbildung und erhöhen die Betriebssicherheit. Nachfolgend finden Sie die wichtigsten Vorteile, Hinweise zum fachgerechten Einbau und worauf Sie bei Auswahl und Betrieb achten sollten.

Vorteile

Verbesserter Materialfluss
Durch gezielte Luftimpulse oder Vibration werden Staub, Schüttgut und Agglomerat gelöst, sodass ein kontinuierlicher Austrag gewährleistet ist.
Reduzierte Stillstandzeiten
Weniger Reinigungs- und Wartungsaufwand, da Verstopfungen seltener auftreten.
Schonender Betrieb
Moderne Ventile arbeiten mit kurzen Luftstößen oder dosierter Dynamik, wodurch Materialverschleiß und Staubentwicklung minimiert werden.
Flexibilität
Verschiedene Bauformen und Steuerungen ermöglichen Anpassung an Korngröße, Schüttdichte und Silo- oder Trichtergröße.
Kosteneffizienz
Einsparungen durch geringeren Personalaufwand, reduzierte Ausschussmengen und längere Lebensdauer der Anlage.

Funktionsbeschreibung

Auflockerungsventile für Silos sind mechanische und pneumatische Komponenten, die dazu dienen, den Materialfluss aus Schüttgütern im Silo zu gewährleisten und Verstopfungen (Brückenbildung und Schachtbildung) zu verhindern.

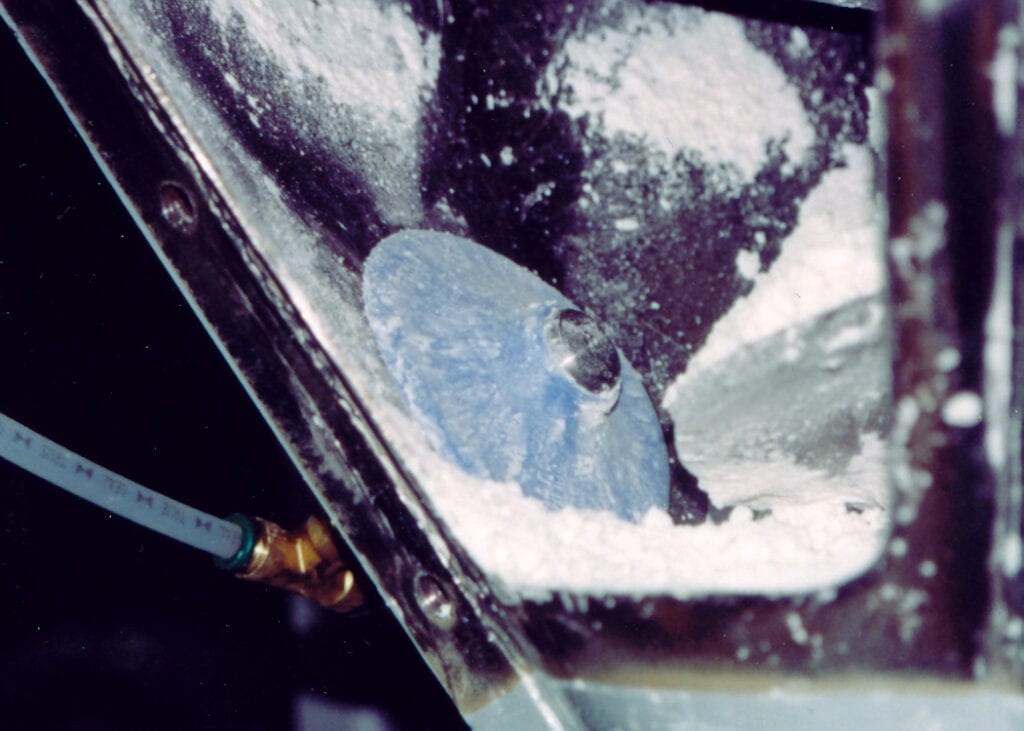

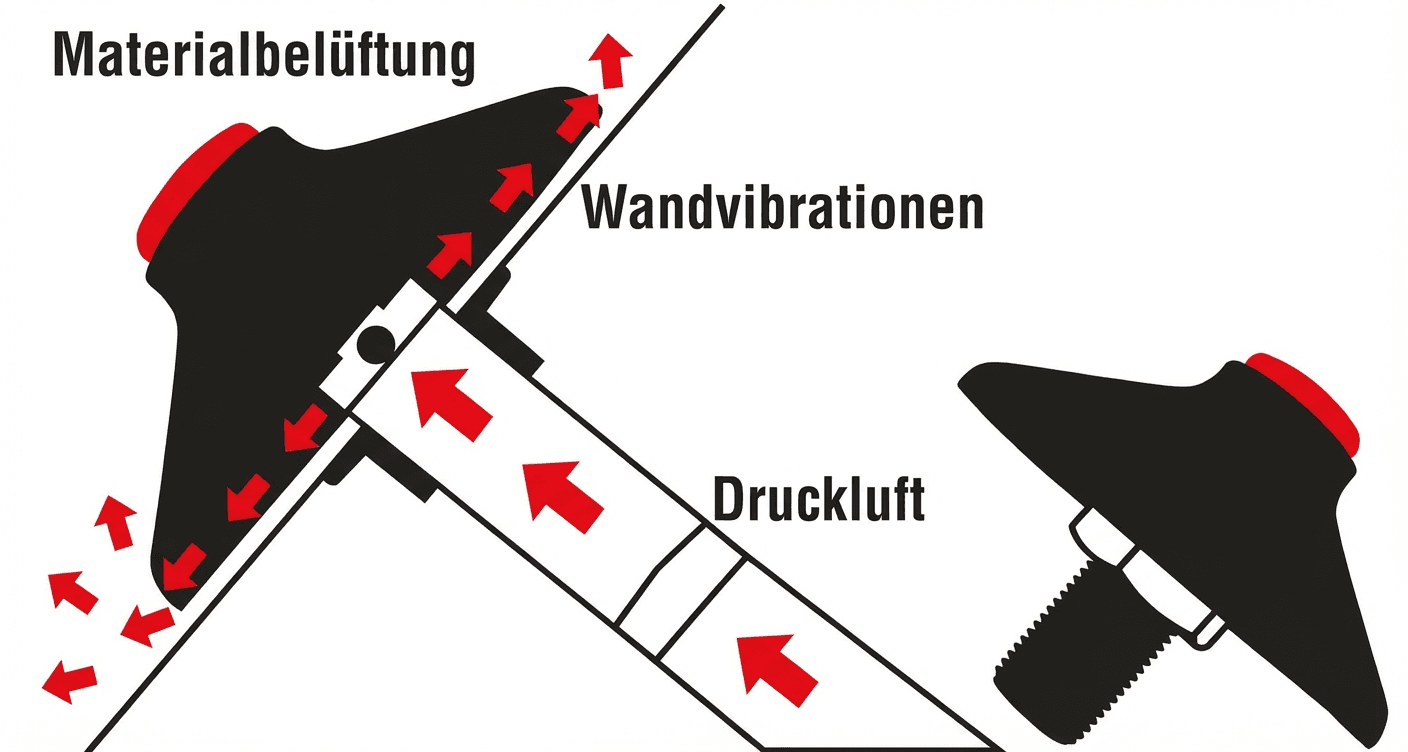

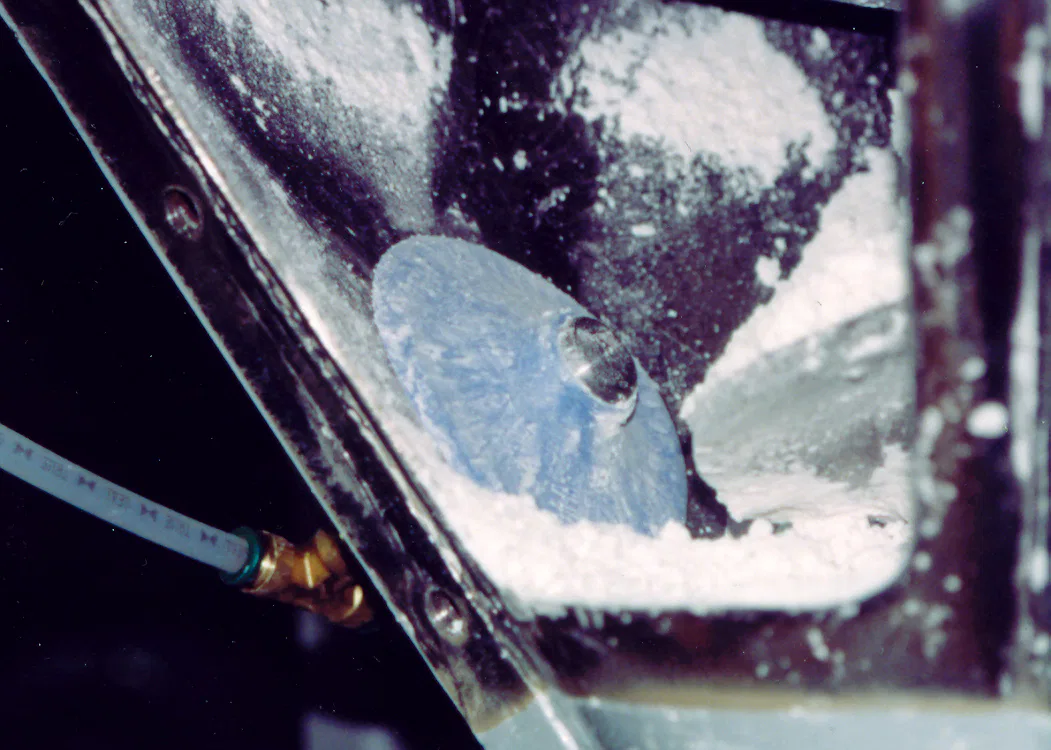

Der Vibrationsbelüfter erzeugt punktuelle Druckimpulse oder Luftstrahlen, die das Material im Trichterbereich auflockern und so den Durchfluss aktivieren. Das überlegene Prinzip unserer Ventile kombiniert einen gerichteten Luftstrom entlang der Trichterwand mit leichten Vibrationen der Membran. So wird das Material optimal aufgelockert und ein schnelles, vollständiges Entladen ohne Brückenbildung gewährleistet.

Datenblatt für unsere Auflockerungsventile

Typische Funktionsweise

Eine Druckluftquelle liefert kurzzeitige Luftstöße, die über das Auflockerungsventil in das Schüttgut eingebracht werden.
Durch den Impuls wird die das Materials lokal aufgelockert, wodurch sich Brücken und Hohlräume lösen. Das Design gewährleistet minimalen Gegendruck und verhindert aktiv ein Verstopfen der Luftleitung.
Das Material kann anschließend frei zum Auslass fließen.
Je nach Bauart arbeiten Auflockerungsventile automatisch oder manuell zeitgesteuert.

Wesentliche Komponenten

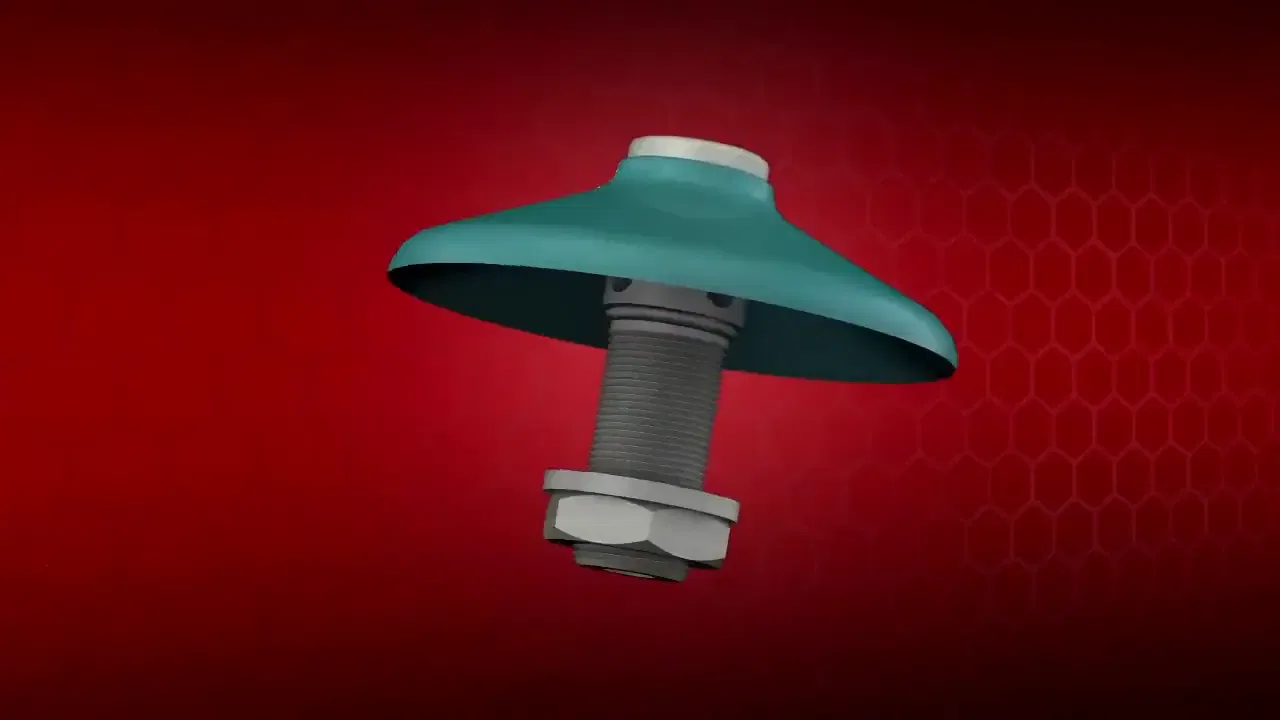

Ventilkörper mit Membran zur Generierung gezielter Luftstöße
Steuerungseinheit zur Regelung von Druck, Impulsdauer und Frequenz
Druckluftanschluss
Zubehörkit optional

Anwendungshinweise

Die Dimensionierung von Druck, Impulsdauer und Intervall sowie die Anzahl der Auflockerungsventile richtet sich nach Materialeigenschaften (Korngröße, Schüttdichte, Feuchte) sowie Silo- bzw Trichtereigenschaften (Material, Durchmesser, Neigungswinkel, Auslassgröße).

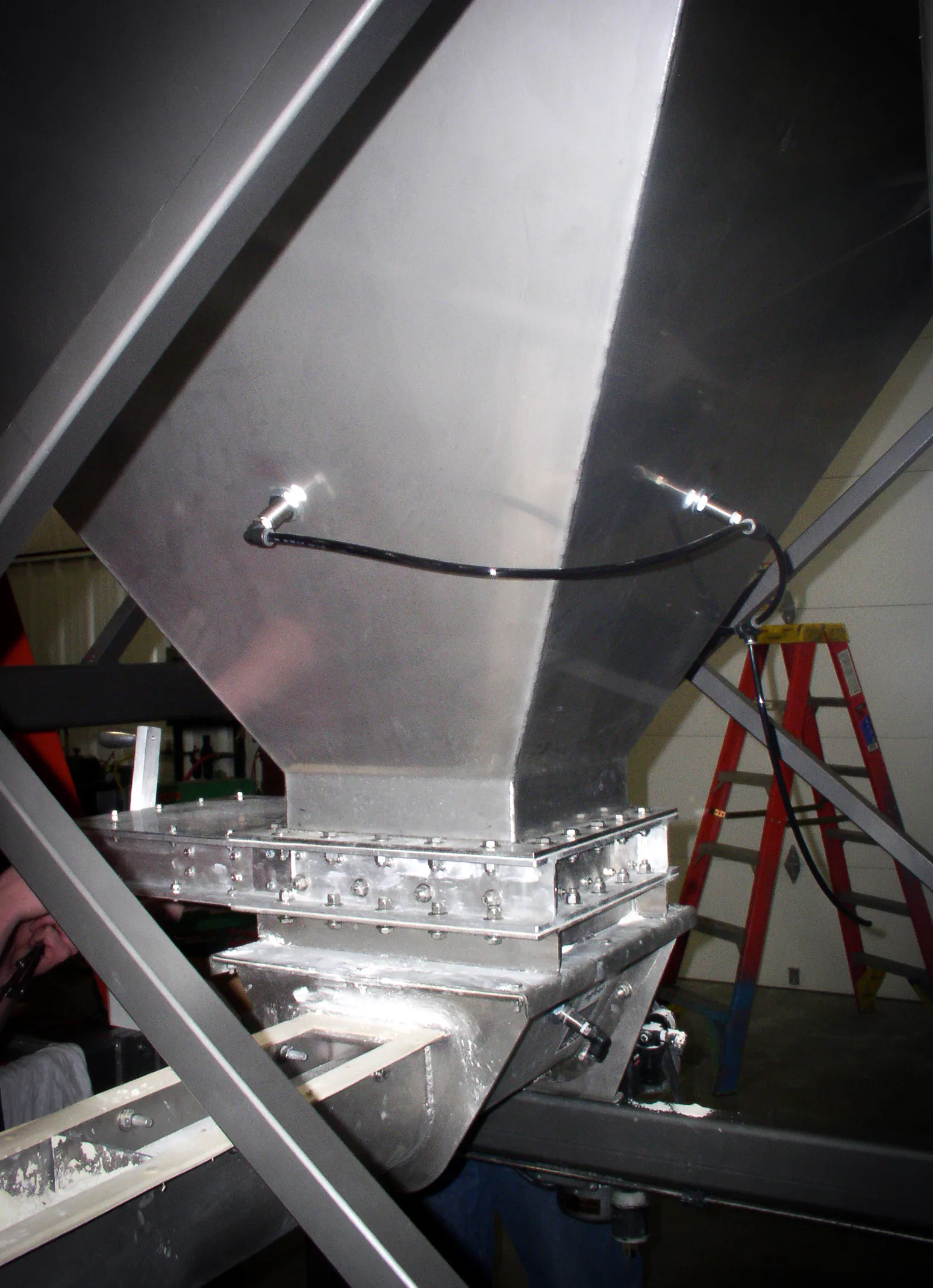

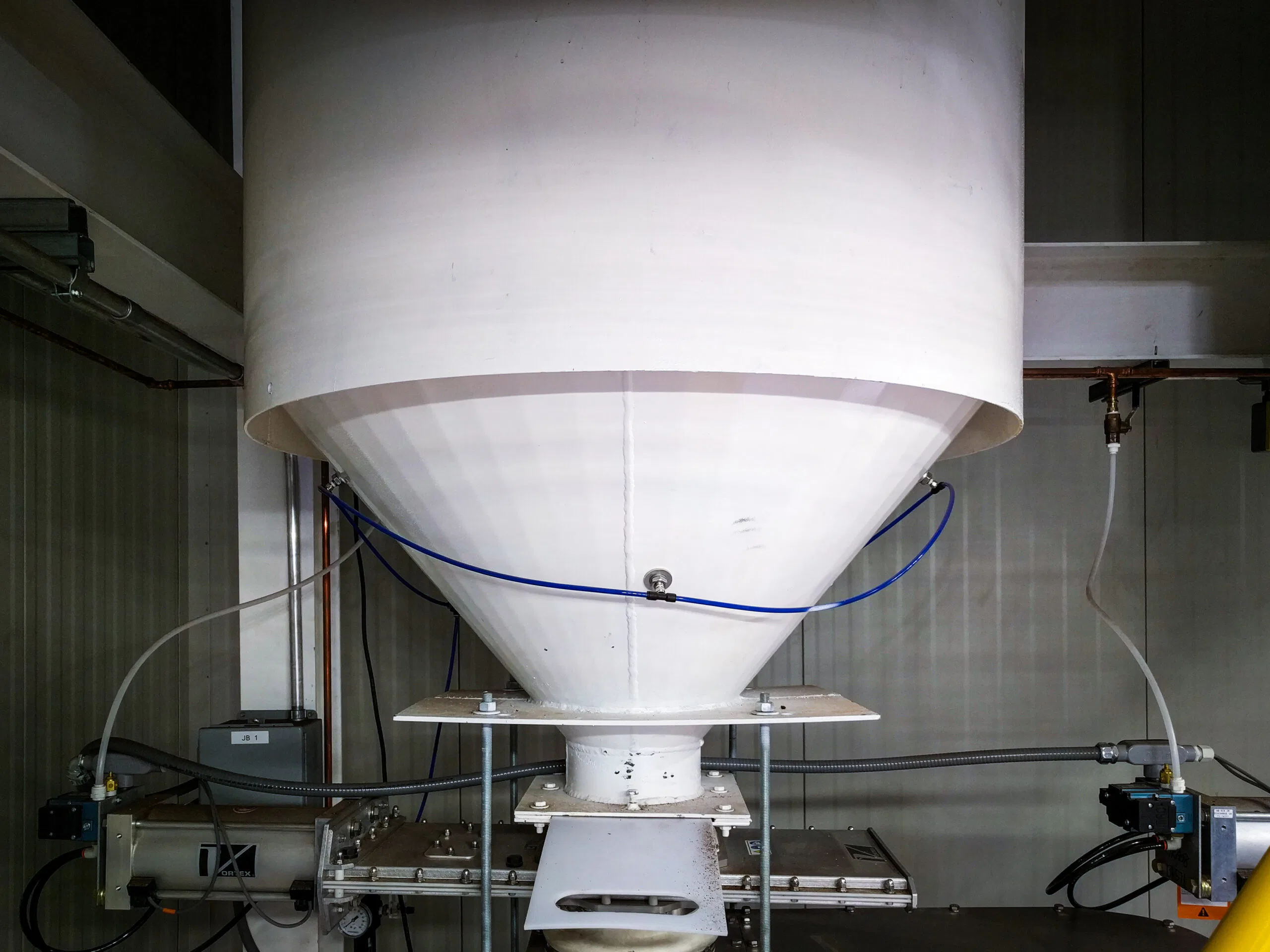

Richtige Positionierung der Vibrationsbelüfter im Trichterbereich ist entscheidend für die Wirksamkeit der Auflockerung.
Regelmäßige Wartung der Ventile und der Druckluftversorgung erhöht die Betriebssicherheit.

Vorteile

Reduzierung von Stillstandszeiten durch zuverlässigen Materialfluss
Schonende Behandlung
des Materials ohne mechanische Umwälzung
Einfach nachrüstbar
an vorhandenen Silos
Langlebig & Robust
Reißfestes & feuchtigkeitsabweisendes EPDM/Silikon-Material und das einzigartige Radialkamm-Design sorgen für minimale Abnutzung. Dadurch ist auch kein Verstopfen der Luftleitung möglich, da die Scheibe eng anliegt.
Extreme Bedingungen
Bis zu 230 °C (Hochtemperatur-Version) und gefertigt aus reißfestem, robustem Material.
Lebensmittelecht
FDA-zugelassene Materialien (Silikon/EPDM) verfügbar, die auch die europäische Richtlinie 1935/2004 erfüllen.
in ATEX-Zonen 20, 21, 22 einsetzbar

Einbau

Ein fachgerechter Einbau ist entscheidend für die Wirksamkeit der Auflockerungsventile. Da unsere Ventile auch von außen mit dem Fast-Fit Kit montiert werden können, ist eine unkomplizierte und schnelle Nachrüstung an vorhandenen Silos möglich.

Bei Bedarf führen wir für Sie die folgenden Schritte durch:

Planung
Wir bestimmen die optimalen Einbauorte anhand des Materialverhaltens, des Brückenrisikos und der Silokonstruktion.

Optional oder selbst durchführbar:

Vorbereitung
Reinigung der Siloflächen, Prüfung der Einbaumaße und Markieren der Befestigungspunkte.
Montage
Einrichtung und Befestigung der Ventile gemäß Herstellerangaben. Anschluss der Pneumatikteile und Leitungen.
Steuerung anschließen
Anschluss der elektrischen Steuerung. Bei Bedarf Kopplung der Sensorik für die automatische Auslösung.
Inbetriebnahme
Test des Systems – Luftdruck und Impulsdauer werden eingestellt, Materialfluss wird beobachtet; Feinjustierungen durch uns oder den Kunden.

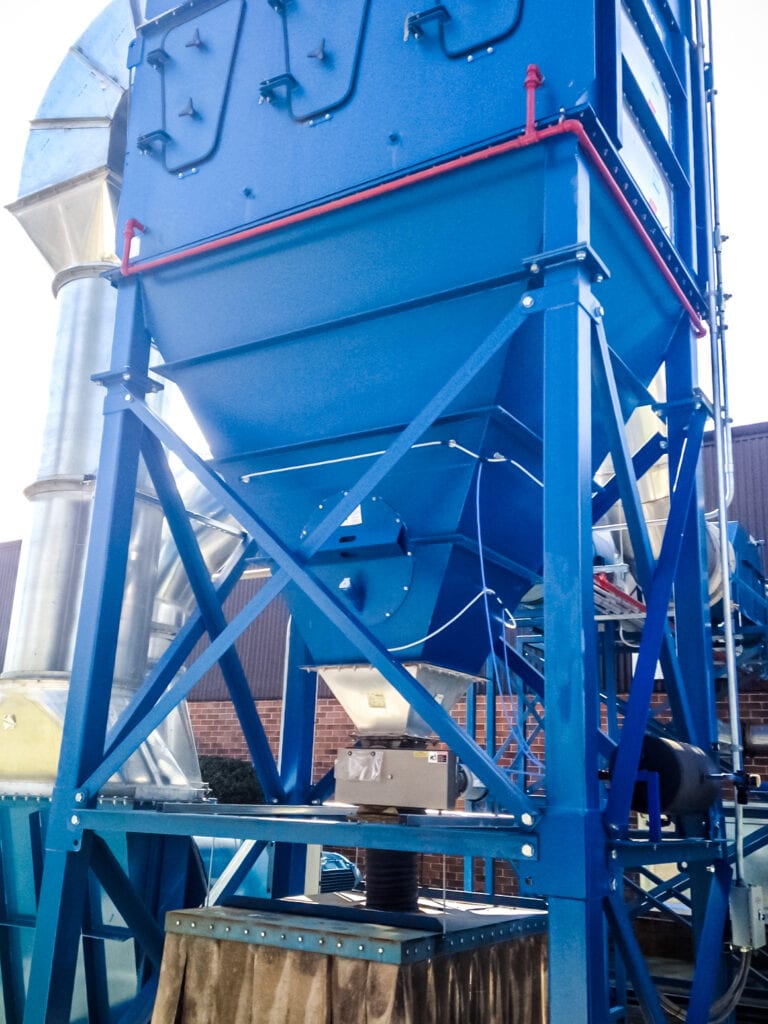

Große blaue Industrieanlage mit Metallstruktur

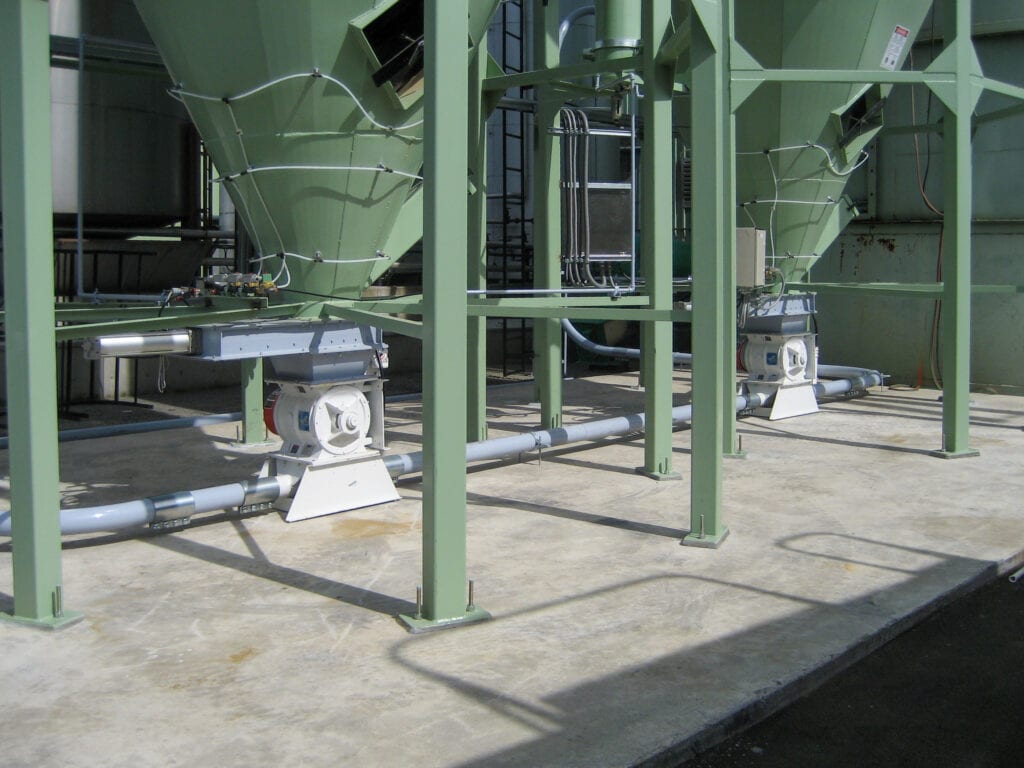

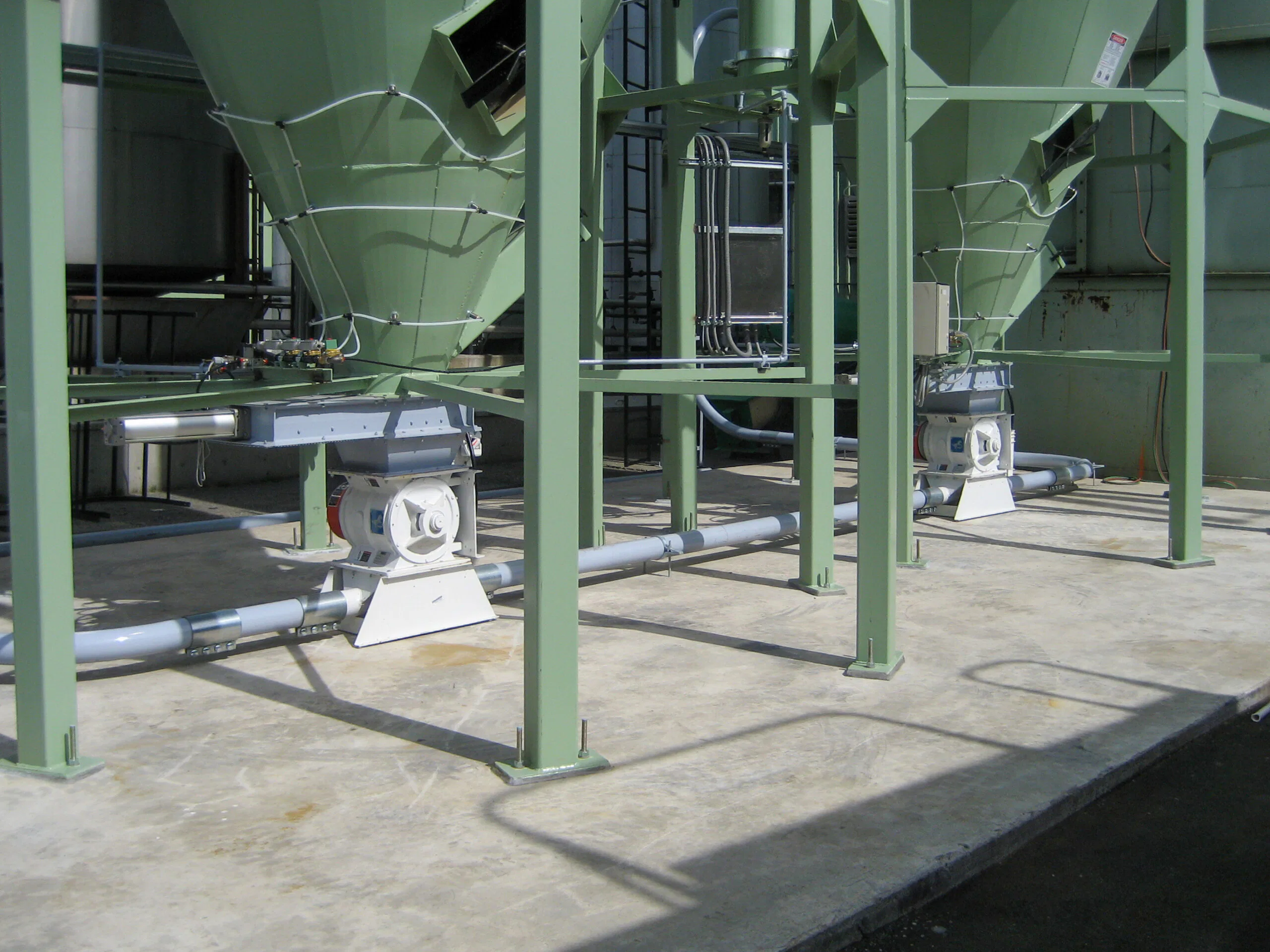

Industrielle Anlage mit grünen Silos und Rohrleitungen

Was ist zu beachten?

Materialeigenschaften
Schüttdichte, Korngröße, Feuchte und Agglomerationsneigung beeinflussen Wahl und Einstellung des Ventils.
Kompatibilität
Stellen Sie sicher, dass das Ventil mit Silomaterial und vorhandener Steuerung kompatibel ist.
Luftversorgung
Für pneumatische Ventile ist ausreichender Druck und Reinheit der Druckluft erforderlich; Kondensatabscheider und Filter sind empfehlenswert.
Positionierung
Mehrere kleine Ventile an kritischen Stellen sind oft effektiver als ein großes Ventil an einer Stelle.
Wartung
Regelmäßige Inspektionen, Dichtungswechsel und Funktionsprüfungen verlängern die Lebensdauer und sichern die Leistung.
Sicherheits- und Explosionsschutz
Seitens der DEKRA bestehen keine Bedenken, diese Auflockerungsventile auch in explosionsgefährdeten Bereichen der Zonen 20, 21 und 22 einzusetzen.
Fachberatung
Lassen Sie Auswahl und Dimensionierung von uns prüfen, besonders bei kritischen Anwendungen.

Haben Sie Fragen zur Eignung, Montage oder den technischen Spezifikationen unserer Auflockerungsventile?

Kontaktieren Sie uns für eine persönliche Beratung, eine Vor-Ort-Analyse oder ein unverbindliches Angebot. Nutzen Sie unser Kontaktformular oder rufen Sie uns an, um Betriebsunterbrechungen zu vermeiden und den Materialfluss nachhaltig zu optimieren.

Solimar Pneumatics ist ein weltweit agierendes Unternehmen in der Schüttgut-Branche und bietet eine Reihe von Auflockerungsventilen / Belüftungsdüsen an, die das Fließverhalten von Schüttgütern in Silos, Trichtern, Filteranlagen, IBC-Systemen und in Rohrleitungen verbessern.

Zu finden sind die Anwendungen in der Lebensmittel-, Pharma-, Kosmetik-, Chemie-, Bergbau-, Kunststoff-, Kraftwerk-, und Baubranche.
